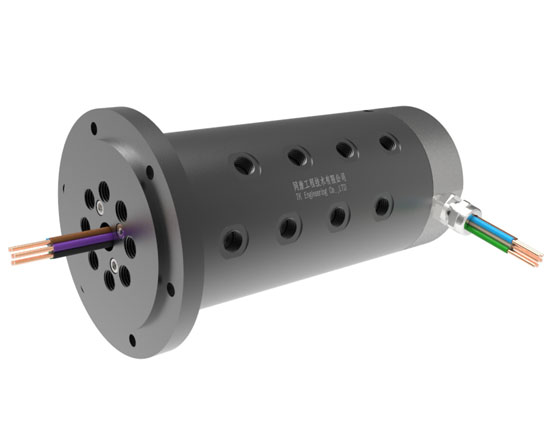

通用型RRU-GM-08旋转接头
八通道RRU-GM系列旋转接头,适用于多种介质的传递,液压油,水,压缩空气等流体介质.
是一类低速高耐压的旋转接头,可使用于各类旋转平台,大包回转,卷取机, 自动化控制,以及液压系统等.

技术参数

最大耐压

51.5Mpa
515公斤

接口尺寸

1/8 1/4 3/8 3/4 1/2 1inch

最大转速

500RPM

安装方式

法兰配合

工作溫度

-18° C to 105° C

传输介质

压缩空气,液压油,冷却水,水,脂等各类流体

可加电气滑环

可选

可选项
按需定制

 其它可选旋转编码器,光纤,电气滑环
  • 产品编号
  • 产品尺寸
  • 接头带滑环尺寸
  • CAD/STEP/PDF

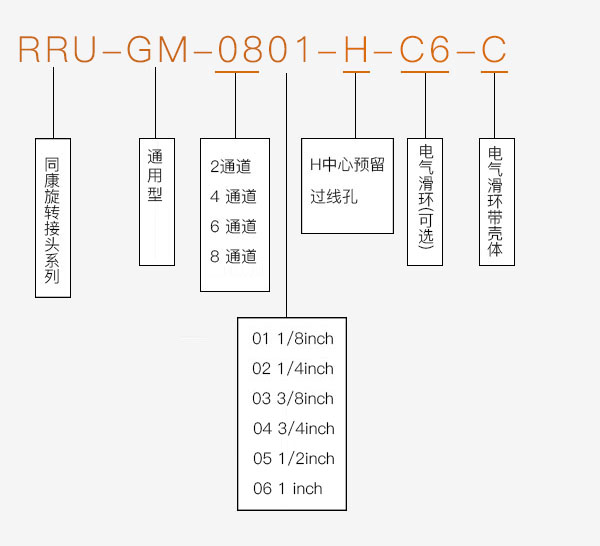

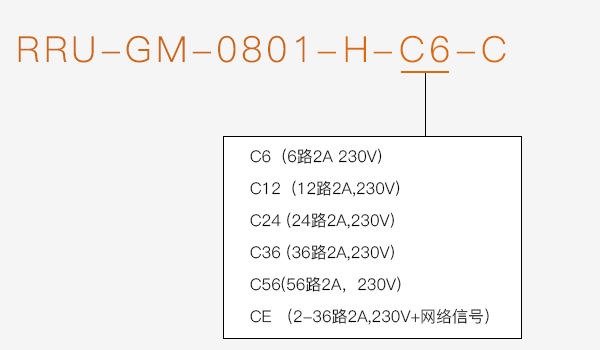

    产品编号

  • 　　

           产品特点：

    　　专用密封件,保证长寿命运转;

    　　两只宽大精密轴承支撑,运转平稳,轴承终生无需维护;

    　　轴芯经热处理保证了足够耐磨性;

    　　壳体可选用铝合金、不锈钢或黄铜;

    　　可配合多款电气滑环使用

    　　安全的排泄孔回流设计,防止泄漏.

    　　可根据客户工况订制专用产品;

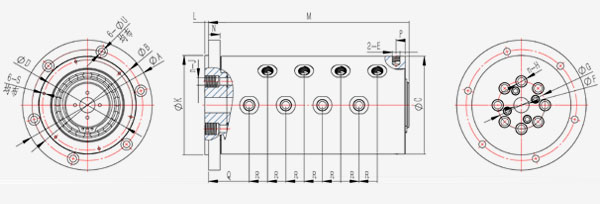

    产品尺寸

  • Part RRU-GM-0801-H RRU-GM-0802-H RRU-GM-0803-H RRU-GM-0804-H RRU-GM-0805-H RRU-GM-0806-H
    A 160mm 160mm 170mm 175mm 240mm 240mm
    B 135mm 135mm 145mm 150mm 215mm 215mm
    C 110mm 110mm 128mm 133mm 198mm 198mm
    D 103mm 103mm 118mm 123mm 188mm 188mm
    E M12 M12 M12 M12 M12 M12
    F 20mm 20mm 20mm 20mm 20mm 20mm
    G 56mm 56mm 62mm 64mm 105mm 105mm
    H G1/8 G1/4 G3/8 G1/2 G3/4 G1
    J 6mm 8mm 10mm 15mm 20mm 25mm
    K 120mm 120mm 130mm 135mm 180mm 180mm
    L 5mm 5mm 5mm 5mm 5mm 5mm
    M 226mm 226mm 263mm 303mm 370mm 410mm
    N 15mm 15mm 15mm 15mm 25mm 25mm
    P 20mm 20mm 25mm 25mm 30mm 30mm
    Q 48.5mm 48.5mm 53.3mm 55.8mm 74.3mm 76.8mm
    R 20mm 20mm 24mm 29mm 34mm 39mm
    S M4 M4 M4 M4 M4 M4
    U 9mm 9mm 9mm 9mm 9mm 9mm
    N 8 8 8 8 8 8

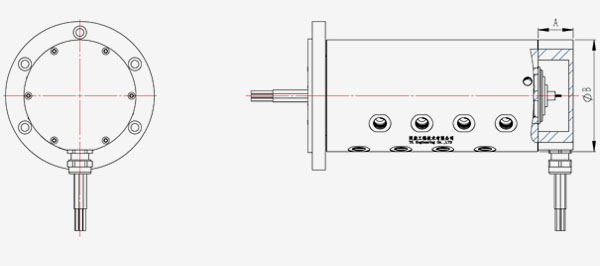

    接头带滑环尺寸

  • PART A B
    RRU-GM-0801-H-C6..56-C 40mm 110mm
    RRU-GM-0802-H-C6..56-C 40mm 110mm
    RRU-GM-0803-H-C6..56-C 40mm 128mm
    RRU-GM-0804-H-C6..56-C 40mm 133mm
    RRU-GM-0805-H-C6..56-C 40mm 198mm
    RRU-GM-0806-H-C6..56-C 40mm 198mm

    CAD/STEP/PDF
