高速型RRU-HCS-04旋转接头
两通道RRU-HCS系列旋转接头,适用于多种介质的传递,液压油,水,等流体介质.
是一类中,高速高耐压的旋转接头,可使用于各类旋转平台,液压回转油缸,风力发电机,卷取机, 离心机等.

技术参数

最大耐压

30Mpa
300公斤

接口尺寸

1/4 3/8 1inch

最大转速

3500RPM

安装方式

法兰配合

工作溫度

-30° C to 80° C

可加电气滑环

可选

传输介质

液压油,冷却水,水,等各类流体

可加电气滑环

可选定制

可选项
按需定制

其它可选旋转编码器,光纤,电气滑环
  • 产品编号
  • 产品尺寸
  • 接头带滑环尺寸
  • CAD/STEP/PDF

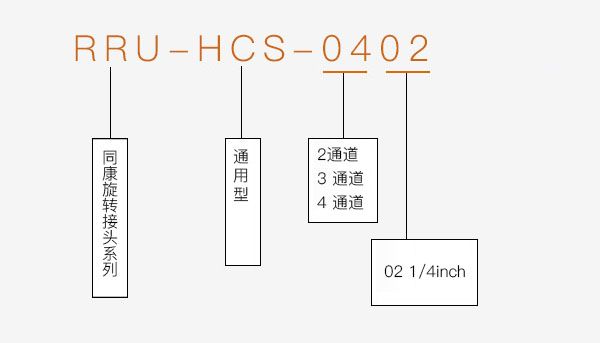

    产品编号

  •   重要注意:

      1. 泄漏孔安装时必须使用油管连接至回油箱,且回油管道不可以堵塞而形成压力;

      2.内部通道存在相互渗漏,应注意不同流体的相容性,防止交叉污染;

      3.工作流体应过滤后使用,过滤精度不低于10μm;

      4.温度的升高会降低液压油的粘度,造成内部泄漏量增大,在使用时需有冷却装置;

      5.液压系统需有压力自动调节器以补偿接头内部渗漏造成的压力损失;

      6.如果工作方式为急停急启,需联系我们

      7.使用液压油外其它介质时,需联系我们

    产品尺寸

  •

    Part RRU-HCS-0402 RRU-HCS-0403
    A 45mm 55mm
    B 98mm 98mm
    C 120mm 120mm
    D 9mm 9mm
    E 30mm 30mm
    F 20mm 24mm
    G 4mm 4mm
    H 8mm 10mm
    J 5mm 5mm
    K 12mm 12mm
    L 44mm 44mm
    M 248mm 256mm
    N 31mm 31mm
    P 31mm 31mm
    Q 25mm 27mm
    R 30mm 34mm
    S M10 M10
    T G1/4 G3/8
    U 83mm 98mm
    V 98mm 111mm

    接头带滑环尺寸

    CAD/STEP/PDF
