高速型RRU-HCS-02旋转接头
两通道RRU-HCS系列旋转接头,适用于多种介质的传递,液压油,水,等流体介质.
是一类中,高速高耐压的旋转接头,可使用于各类旋转平台,液压回转油缸,风力发电机,卷取机, 离心机等.
是一类中,高速高耐压的旋转接头,可使用于各类旋转平台,液压回转油缸,风力发电机,卷取机, 离心机等.
技术参数
最大耐压 |
30Mpa |
接口尺寸 |
1/4 3/8 1inch |
最大转速 |
3500RPM |
安装方式 |
法兰配合 |
工作溫度 |
-30° C to 80° C |
可加电气滑环 |
可选 |
传输介质 |
液压油,冷却水,水,等各类流体 |
可加电气滑环 |
可选定制 |
可选项 |
其它可选旋转编码器,光纤,电气滑环 |
- 产品编号

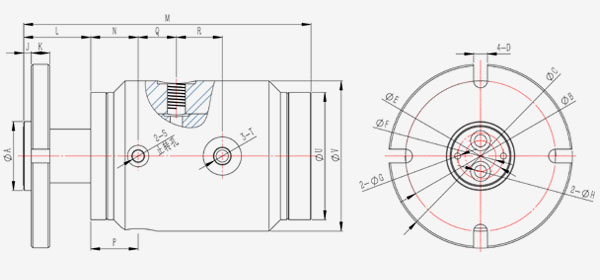

- 产品尺寸
- 接头带滑环尺寸
- CAD/STEP/PDF
重要注意:
1. 泄漏孔安装时必须使用油管连接至回油箱,且回油管道不可以堵塞而形成压力;
2.内部通道存在相互渗漏,应注意不同流体的相容性,防止交叉污染;
3.工作流体应过滤后使用,过滤精度不低于10μm;
4.温度的升高会降低液压油的粘度,造成内部泄漏量增大,在使用时需有冷却装置;
5.液压系统需有压力自动调节器以补偿接头内部渗漏造成的压力损失;
6.如果工作方式为急停急启,需联系我们
7.使用液压油外其它介质时,需联系我们

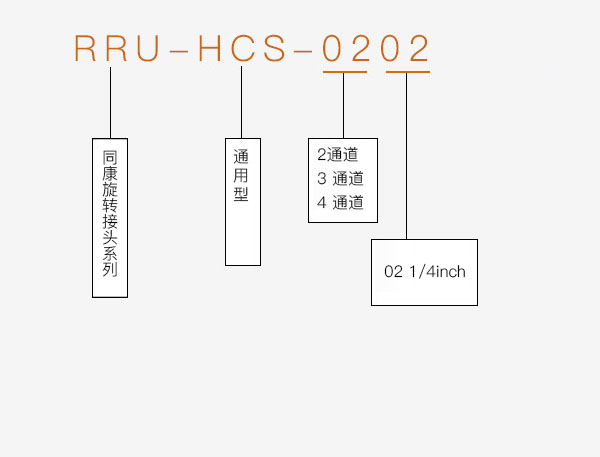

产品编号
Part RRU-HCS-0202 RRU-HCS-0203 A 45mm 55mm B 98mm 98mm C 120mm 120mm D 9mm 9mm E 30mm 30mm F 20mm 24mm G 4mm 4mm H 8mm 10mm J 5mm 5mm K 12mm 12mm L 44mm 44mm M 188mm 194mm N 31mm 31mm P 31mm 31mm Q 25mm 27mm R 30mm 34mm S M10 M10 T G1/4 G3/8 U 83mm 98mm V 98mm 111mm
