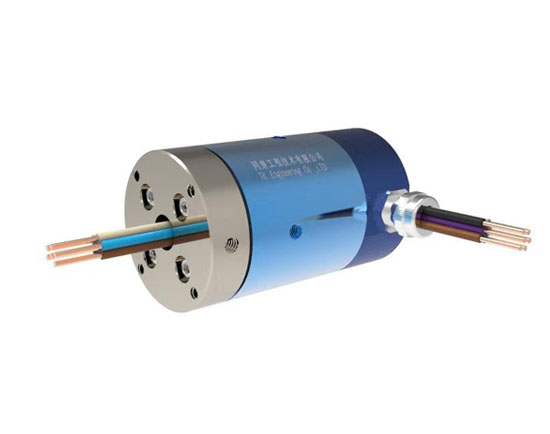

紧凑型RRU-QT-02旋转接头
两通道RRU QT系列旋转接头,是一类轻巧紧凑型的旋转接头,专门为压缩空气,真空以及流体设计.是对工业自动化和机器人应用理想的应用.
全铝合金结构具有质量轻,使用耐久的特性.

技术参数

最大耐压

40公斤

接口尺寸

1/8 1/4 3/8

最大转速

100RPM

安装方式

可选法兰配合

工作溫度

-18° C to 105° C

可加电气滑环

可选

可选项
按需定制

 其它可选旋转编码器,光纤,电气滑环
  • 产品编号
  • 产品尺寸
  • 接头带滑环尺寸
  • CAD/STEP/PDF

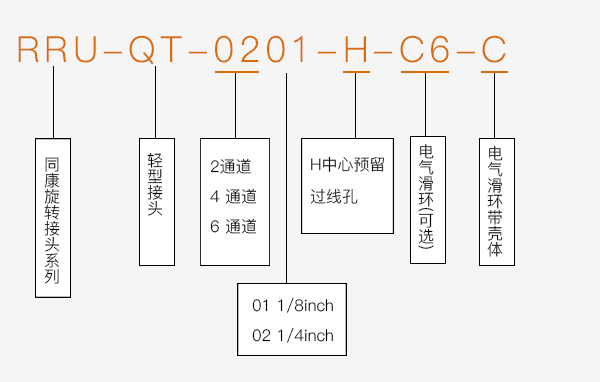

    产品编号

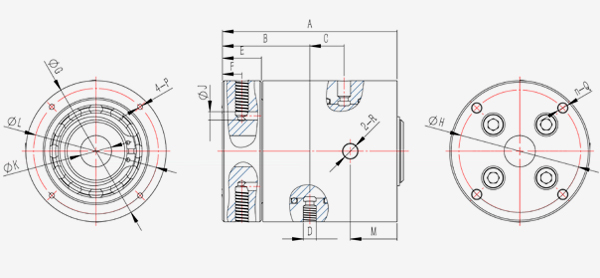

    产品尺寸

  • Part RRU-QT-0201-H RRU-QT-0202-H RRU-QT-0203-H
    A 112mm 127mm 131mm
    B 56mm 65mm 66mm
    C 22mm 24mm 26mm
    D G1/8 G1/4 G3/8
    E 25mm 30mm 30mm
    F 12.5mm 15mm 15mm
    G 90mm 123mm 123mm
    H 78mm 100mm 100mm
    J 6mm 8mm 10mm
    K 20mm 20mm 20mm
    L 80mm 114mm 114mm
    M 30mm 30mm 30mm
    N 4 4 4
    P M4 M4 M4
    Q M8 M10 M10
    R M12 M16 M16

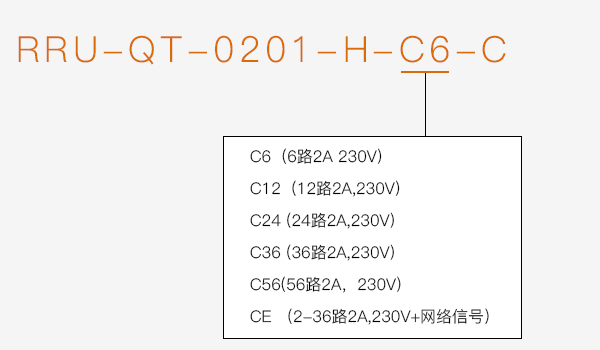

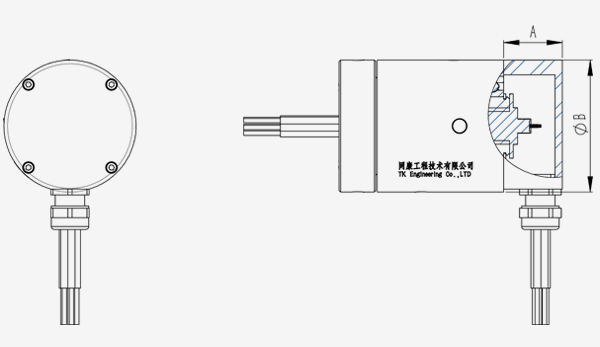

    接头带滑环尺寸

  •



    PART A B
    RRU-QT-0201-H-C6..56-C 40mm 90mm
    RRU-QT-0202-H-C6..56-C 40mm 123mm
    RRU-QT-0203-H-C6..56-C 40mm 123mm

    CAD/STEP/PDF
