GTK-XRJ高频旋转关节

  • 电话：

    139-1602-0960
在线询价 我要定制
多路同轴旋转关节是能同时传递多路0-18GHZ高频信号的旋转 关节。
GTK-XRJ采用铜合金材料，镀金涂层 不锈钢材质， 可配合电气滑环和旋转接头使用
外形尺寸也可以定制 ,标准化零件，也可按客户要求定制

型号规格

类型 通道数 NO.
高频 2 GTK-2RJ
高频 3 GTK-3RJ
高频 4 GTK-4RJ



  • 产品特性
  • 型号规格
  • 安装示意图
  • 技术参数
  • 机械性能
  • 颜色顺序
  • 尺寸

    产品特性

  • 结构精巧，可以紧凑，可靠

    • 低损耗，低驻波

    • 信号集成度高



    稳定性高

    • 采用和国外厂家(Diamond Antenna,Spinner,Kevlin） 同样标准。

    • 并可配合电气滑环，旋转接头使用，实现光,高频,气等综合 传输



    应用

    应用在卫星天线、测试转台、雷达、导航等微波设备等

    型号规格

  • 类型 通道数 NO.
    高频 2 GTK-2RJ
    高频 3 GTK-3RJ
    高频 4 GTK-4RJ

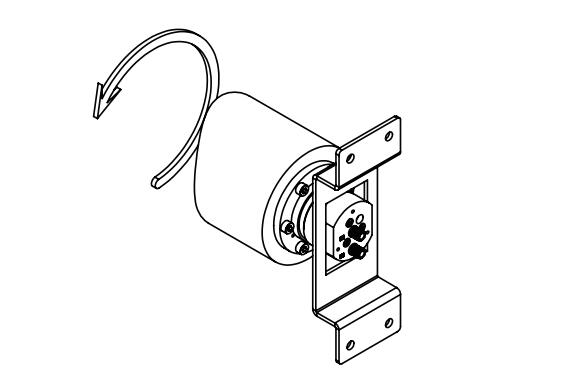

    安装示意图

  • 接口类型：SMA母头（50欧姆） I型直通

    技术参数

  • 工作频率 通道一：DC to 18 GHz
    通道二：DC to 4 GHz
    峰值功率(最大值) 通道一：3KW
    通道二：3KW
    驻波比（最大值） 通道一：1.2
    通道二：1.5
    插入损耗（最大值） 通道一：0.25dB
    通道二：0.45dB
    隔离度 50dB min./60 dB typical
    直流电传输 0.5A * 48 VDC @ full power



    机械性能

  • 转速 500RPM
    壳体材料 不锈钢
    维护周期 免维护
    工作温度 -40℃...+75℃
    [-40℉...+167℉]
    防护等级 IP40
    气动扭矩 2NCM

    颜色顺序

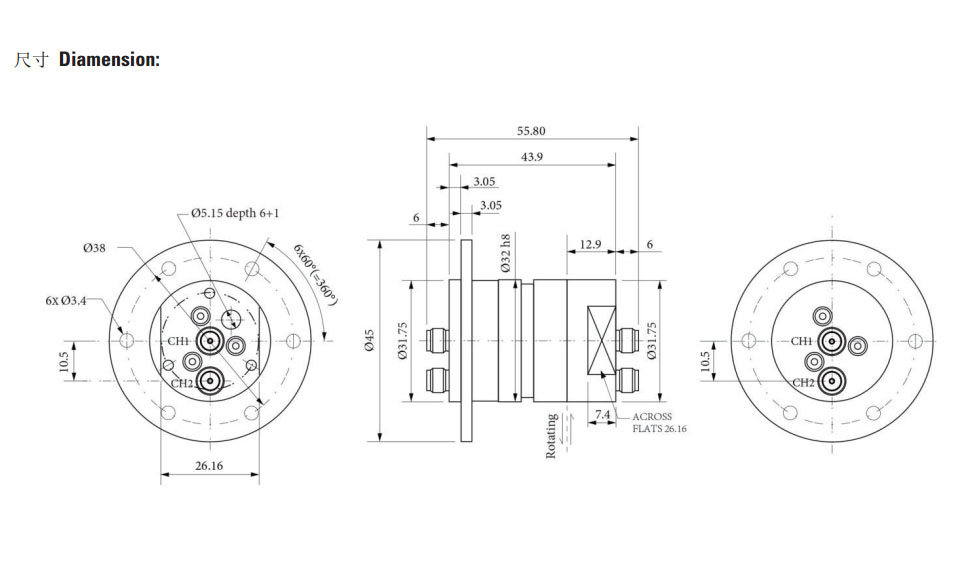

    尺寸
