GTK-SRJ单路高频旋转关节

  • 电话：

    139-1602-0960
在线询价 我要定制
单路同轴旋转关节是能同时传递单通道0-18GHZ高频信号的旋转 关节。
GTK-SRJ采用铍铜合金材料，镀金涂层 不锈钢材质， 可配合电气滑环和旋转接头使用
外形尺寸也可以定制

型号规格

类型 道数数 NO.
高频 1 GTK-SRJ



  • 产品特性
  • 型号规格
  • 安装示意图
  • 技术参数
  • 机械性能
  • 颜色顺序
  • 尺寸

    产品特性

  • 结构精巧，可以紧凑，可靠

    • 低损耗，低驻波

    • 信号集成度高



    稳定性高

    • 采用和国外厂家(Diamond Antenna,Spinner,Kevlin） 同样标准。

    • 并可配合电气滑环，旋转接头使用，实现光,高频,气等综合传输



    应用

    应用在卫星天线、测试转台、雷达、导航等微波设备等

    型号规格

  • 类型 道数数 NO.
    高频 1 GTK-SRJ

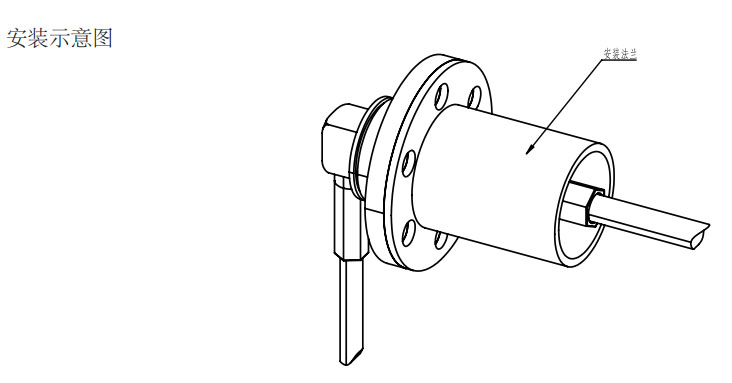

    安装示意图

  • 接口类型：ASMA母头（50欧姆）  I型直通

    技术参数

  • 工作频率 通道一：DC to 18 GHz
    峰值功率(最大值) 通道一：5KW
    驻波比（最大值） 通道一：1.5
    插入损耗（最大值） 通道一：0.3dB
    平均功率（最大值） 200W@1GHZ

    机械性能

  • 转速 500RPM
    壳体材料 不锈钢
    维护周期 免维护
    工作温度 -40℃...+75℃
    [-40℉...+167℉]
    防护等级 IP40
    气动扭矩 2NCM

    颜色顺序

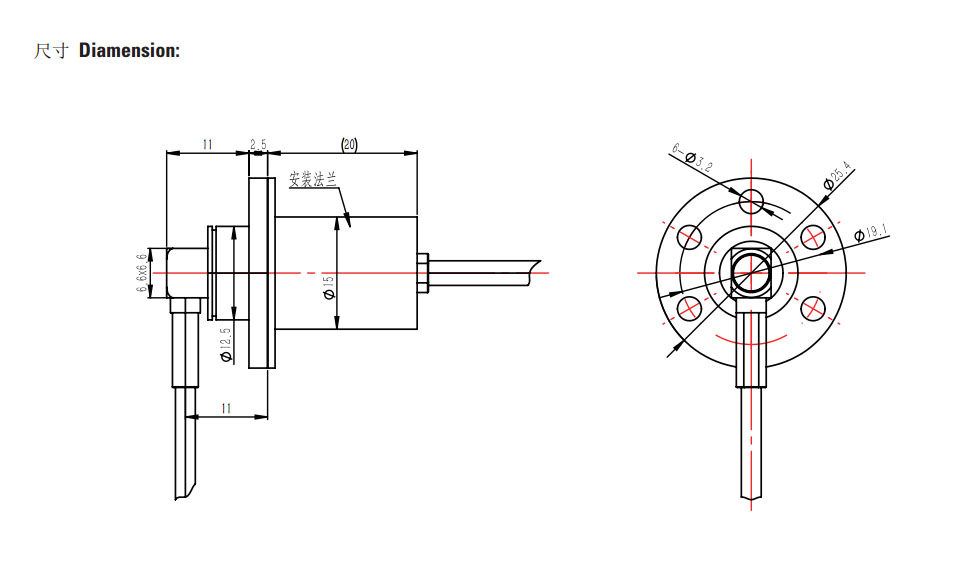

    尺寸
