FORJ-XM-S
  • 电话:

    139-1602-0960
光纤滑环是通过光学棱镜传输光信号的旋转接头,一端固定, 另一端可以相对旋转运动。
FORJ-XM-S是单通道光纤滑环
不锈钢材质, 可配合电气滑环和旋转接头使用 外形尺寸也可以定制

型号规格

光纤类型 NO.
单模 FORJ-SM-S
多模 FORJ-MM-S



  • 产品特性
  • 型号规格
  • 安装示意图
  • 技术参数
  • 机械性能
  • 颜色顺序
  • 尺寸

    产品特性

  • 结构精巧,可以紧凑,可靠

    • 低损耗 • 光信号传输,无电磁泄露,抗电磁干扰



    非接触传输,无磨损

    • 由于不存在磨损零件,寿命解决于轴承

    • 并可配合电气滑环,旋转接头使用,实现光,电,气等综合 传输



    应用

    雷达,气象监控,海底机器人,光纤卷盘,电缆卷筒等

    型号规格

  • 光纤类型 NO.
    单模 FORJ-SM-S
    多模 FORJ-MM-S

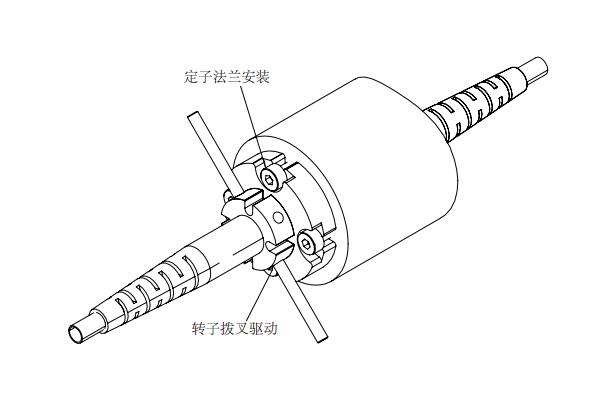

    安装示意图

  • 接口类型:FC/PC默认 也可选择SC、ST和LC

    尾纤预留长度1M,外径3mm左右

    技术参数

  • 光纤类型 单模9/125UM
    多模50/125um 或62.5/125um
    工作波长 单模380~1650nm(默认1310&1550nm)
    多模380~1650nm(默认850&1300nm)
    插入损耗 ≤1.5dB
    转动变化 ≤0.5dB
    回波损耗 >40dB
    最大光功率 25dBm

    机械性能

  • 转速 2000RPM
    壳体材料 不锈钢
    维护周期 免维护
    工作温度 -40℃...+85℃
    [-40℉...+185℉]
    防护等级 IP65
    振动标准 MIL-STD-167-1A
    机械冲击 MIL-STD-810G

    颜色顺序

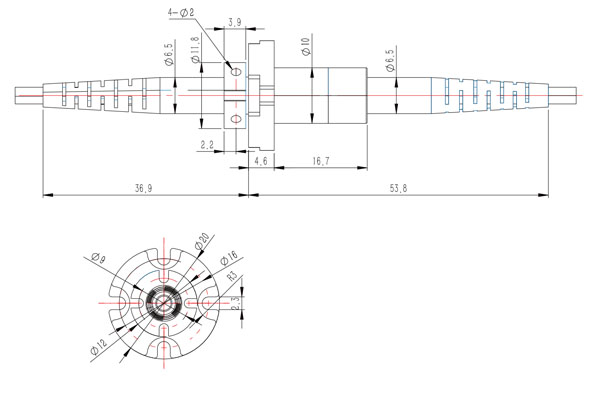

    尺寸
