GTK-50-XX
  • 电话:

    0510-85072852
滑环的功能是将电流或信号在旋转的工况下从一端传输到另 一端。

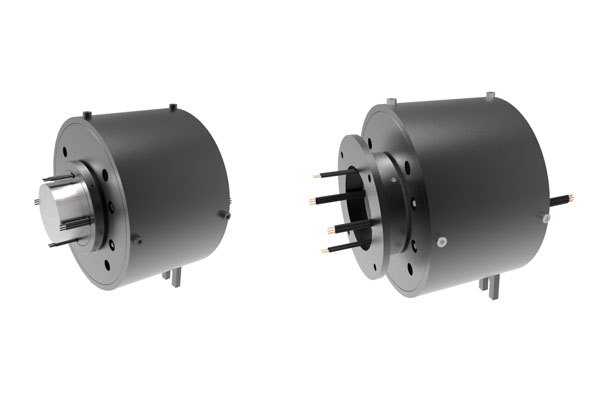

GTK-50-xx是带中心通孔50mm的一款滑环,可套在旋转轴上 或安装法兰使用。可传递15A-40A 电流或各类信号,总线,网络信号等 通道数可达120路

型号规格

型号 L长度 动力20A 信号5A 总通道数
GTK-50-6P 69.5 6   6
GTK-50-12S 69.5   12 12
GTK-50-12P 99.5 12   12
GTK-50-24S 99.5   24 24
GTK-50-18P 129.5 18   18
GTK-50-36S 129.5   36 36
GTK-50-24P 69.5 24   24
GTK-50-48S 69.5   48 48
GTK-50-30P 99.5 30   30
GTK-50-60S 99.5   60 60
GTK-50-36P 129.5 36   36
GTK-50-72S 129.5   72 72
  • 产品特性
  • 型号规格
  • 安装示意图
  • 技术参数
  • 机械性能
  • 颜色顺序
  • 尺寸

    产品特性

  • 模块化设计,可根据客户需求快速交货

    • 全模块化设计,简单,小巧,可靠,适用性强

    • 内部合金纤刷,无需润滑



    免维护

    • 可传递信号,小电流,不需要后期维护

    • 长寿命



    应用

    机器人,包装机械,旋转台,云台,军工,自动化系统等

    型号规格

  • 型号 L长度 动力20A 信号5A 总通道数
    GTK-50-6P 69.5 6   6
    GTK-50-12S 69.5   12 12
    GTK-50-12P 99.5 12   12
    GTK-50-24S 99.5   24 24
    GTK-50-18P 129.5 18   18
    GTK-50-36S 129.5   36 36
    GTK-50-24P 69.5 24   24
    GTK-50-48S 69.5   48 48
    GTK-50-30P 99.5 30   30
    GTK-50-60S 99.5   60 60
    GTK-50-36P 129.5 36   36
    GTK-50-72S 129.5   72 72

    安装示意图

    技术参数

  • 最大载流量 max.380V/5A可并联至10A
    信号部分 24VDC/2A
    动态电阻变化率 <10mΩ
    绝缘电阻 >103MΩ@500VDC
    绝缘体强度 500V eff.
    可传递数据类型 ProfiNET ,CANBUS,EthterNET,EtherCAT.....
    可配合压缩空气

    机械性能

  • 转速 max.500RPM
    壳体材料 工程塑料
    或铝合金需要定制
    维护周期 免维护
    -30℃...+85℃
    [-22℉...+185℉]
    防护等级 IP51可定制至IP56
    接触材料 贵金属

    颜色顺序

  • GTK-50-06 1.红RED 2.黄YEL 3.黑BLK 4.蓝BLU 5.绿GRN 6.白WHT
    GTK-50-12 1.红RED 2.绿GRN 3.黄YEL 4.紫PUR 5.灰GRY 6.黑BLK
    7.蓝BLU 8.深蓝D-BLU 9.粽BRN 10.橙ORG 11.白WHT 12.土黄TAU
    GTK-50-18 1.红RED 2.绿GRN 3.黄YEL 4.紫PUR 5.灰GRY 6.黑BLK
    7.蓝BLU 8.深蓝D-BLU 9.粽BRN 10.橙ORG 11.白WHT 12.土黄TAU
    13.白/红W/R 14.白/黑W/B 15.白/蓝W/BL 16.白/紫W/P 17.白/棕W/B 18.白/绿W/G
    GTK-50-24 提供线标或多股不同颜色电缆通过颜色热缩管区别
    GTK-50-30 提供线标或多股不同颜色电缆通过颜色热缩管区别
    GTK-50-36...120 提供线标或多股不同颜色电缆通过颜色热缩管区别

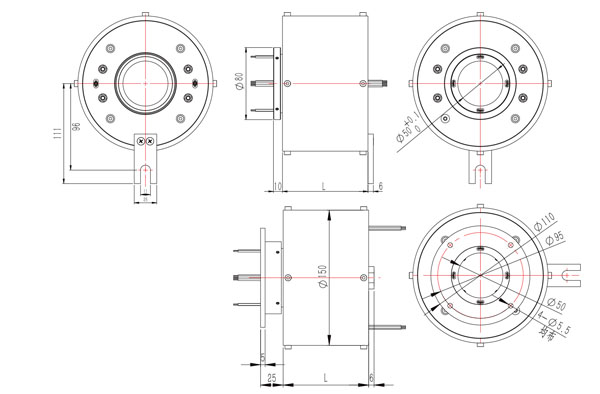

    尺寸
