GTK-12-XX
  • 电话:

    0510-85072852
滑环的功能是将电流或信号在旋转的工况下从一端传输到另 一端。
GTK-12-xx是带中心通孔12.7mm的一款滑环,可套在旋转轴上 或安装法兰使用。
可传递5A电流或各类信号,总线,网络信号等 通道数可达24路

型号规格

型号 L长度 5A 总通道数
GTK-12-6 44.5 6 6
GTK-12-12 65.5 12 12
GTK-12-18 86.5 18 18
GTK-12-24 107.5 24 24
  • 产品特性
  • 型号规格
  • 安装示意图
  • 技术参数
  • 机械性能
  • 颜色顺序
  • 尺寸

    产品特性

  • 模块化设计,可根据客户需求快速交货

    • 全模块化设计,简单,小巧,可靠,适用性强

    • 内部合金纤刷,无需润滑



    免维护

    • 可传递信号,小电流,不需要后期维护

    • 长寿命



    应用

    机器人,包装机械,旋转台,云台,军工,自动化系统等

    型号规格

  • 型号 L长度 5A 总通道数
    GTK-12-6 44.5 6 6
    GTK-12-12 65.5 12 12
    GTK-12-18 86.5 18 18
    GTK-12-24 107.5 24 24

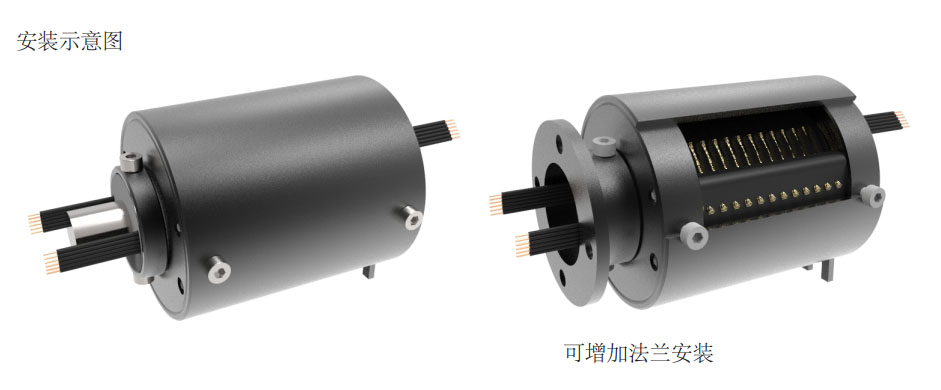

    安装示意图

  • 电缆规格:预留长度300mm,可按客户要求预留电缆长度

    技术参数

  • 最大载流量 max.380V/5A可并联至10A
    信号部分 24VDC/2A
    动态电阻变化率 <10mΩ
    绝缘电阻 >103MΩ@500VDC
    绝缘体强度 500V eff.
    可传递数据类型 ProfiNET ,CANBUS,EthterNET,EtherCAT.....
    可配合压缩空气

    机械性能

  • 转速 max.500RPM
    壳体材料 工程塑料
    或铝合金需要定制
    维护周期 免维护
    -30℃...+85℃
    [-22℉...+185℉]
    防护等级 IP51可定制至IP56
    接触材料 贵金属

    颜色顺序

  • GTK-12-06 1.红RED 2.黄YEL 3.黑BLK 4.蓝BLU 5.绿GRN 6.白WHT
    GTK-12-12 1.红RED 2.绿GRN 3.黄YEL 4.紫PUR 5.灰GRY 6.黑BLK
    7.蓝BLU 8.深蓝D-BLU 9.粽BRN 10.橙ORG 11.白WHT 12.土黄TAU
    GTK-12-18 1.红RED 2.绿GRN 3.黄YEL 4.紫PUR 5.灰GRY 6.黑BLK
    7.蓝BLU 8.深蓝D-BLU 9.粽BRN 10.橙ORG 11.白WHT 12.土黄TAU
    13.白/红W/R 14.白/黑W/B 15.白/蓝W/BL 16.白/紫W/P 17.白/棕W/B 18.白/绿W/G
    GTK-25-24 提供线标或多股不同颜色电缆通过颜色热缩管区别

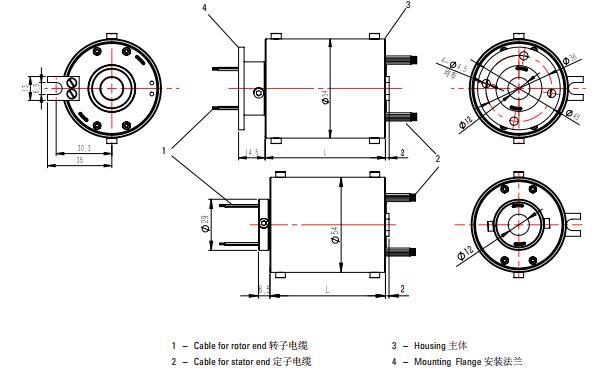

    尺寸
