GTK-C025

  • 电话：

    139-1602-0960
在线询价 我要定制
滑环的功能是将电流或信号在旋转的工况下从一端传输到另 一端。
GTK-025是微型滑环中通道数最多的一款。能满足30,36,46,56路小 电流和信号传输的要求，能满足多通道要求，对体积有限制的场 合。

型号规格

滑环外径

25mm[1'']

 信号/24小电流 NO.
30x GTK-C025-30
36x GTK-C025-36
46x GTK-C025-46
56x GTK-C025-56



电缆规格：

预留长度300mm，可按客户要求预留电缆长度

  • 产品特性
  • 型号规格
  • 安装示意图
  • 技术参数
  • 机械性能
  • 颜色顺序
  • 尺寸

    产品特性

  • 整体设计，坚固小巧

    • 全模具化设计，简单，小巧，可靠，适用性强

    • 内部镀金纤刷，无需润滑



    免维护

    • 可传递信号，小电流，可长时间使用

    • 长寿命



    应用

    监控设备，包装机械，旋转台，云台，军工，测试机构等

    型号规格

  • 滑环外径

    25mm[1'']

    		 信号/24小电流 NO.
    30x GTK-C025-30
    36x GTK-C025-36
    46x GTK-C025-46
    56x GTK-C025-56



    电缆规格：

    预留长度300mm，可按客户要求预留电缆长度

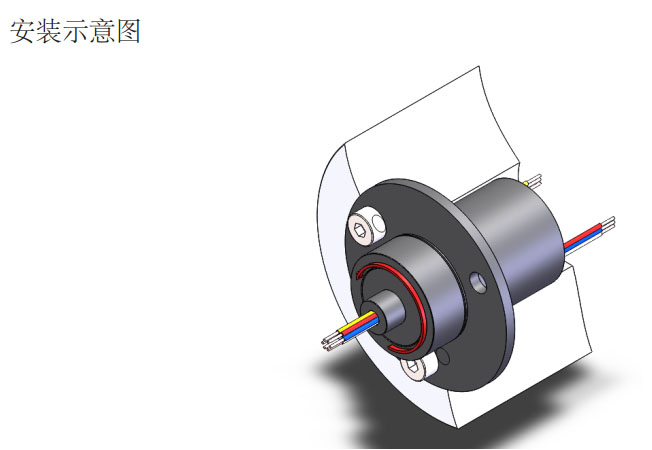

    安装示意图

    技术参数

  • 最大载流量 max.240V/2A
    max.240V/25A
    动态电阻变化率 <10mΩ
    绝缘电阻 >103MΩ@500VDC
    绝缘体强度 500V eff.



    机械性能

  • 转速 max.300RPM
    壳体材料 工程塑料
    或铝合金需要定制
    维护周期 免维护
    -30℃...+85℃
    [-22℉...+185℉]
    防护等级 IP51
    接触材料 贵金属

    颜色顺序

  • GTK-C25-30 提供线标或多股不同颜色电缆通过颜色热缩管区别
    GTK-C25-36 提供线标或多股不同颜色电缆通过颜色热缩管区别
    GTK-C25-46 提供线标或多股不同颜色电缆通过颜色热缩管区别
    GTK-C25-56 提供线标或多股不同颜色电缆通过颜色热缩管区别

    尺寸
