GTK-C022A
  • 电话:

    139-1602-0960
滑环的功能是将电流或信号在旋转的工况下从一端传输到另 一端。
GTK-022是一个尺寸较小的滑环。能满足6,12,18,24.36路小电流 和信号传输的要求,适用于对空间尺寸有一定要求的场合。

型号规格

滑环外径

22mm[0.87'']

信号/24小电流 NO.
6x GTK-C022A-06
12x GTK-C022A-12
18x GTK-C022A-18
24x GTK-C022A-24
36x GTK-C022A-36

 电缆规格:

预留长度300mm,可按客户要求预留电缆长度

  • 产品特性
  • 型号规格
  • 安装示意图
  • 技术参数
  • 机械性能
  • 颜色顺序
  • 尺寸

    产品特性

  • 整体设计,坚固小巧

    • 全模具化设计,简单,小巧,可靠,适用性强

    • 内部镀金纤刷,无需润滑



    免维护

    • 可传递信号,小电流,可长时间使用

    • 长寿命



    应用

    监控设备,包装机械,旋转台,云台,测试机构等

    型号规格

  • 滑环外径

    22mm[0.87'']

    信号/24小电流 NO.
    6x GTK-C022A-06
    12x GTK-C022A-12
    18x GTK-C022A-18
    24x GTK-C022A-24
    36x GTK-C022A-36

     电缆规格:

    预留长度300mm,可按客户要求预留电缆长度

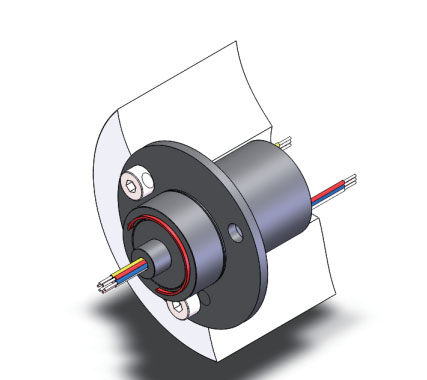

    安装示意图

    技术参数

  • 最大载流量 max.240V/2A
    max.240V/25A
    动态电阻变化率 <10mΩ
    绝缘电阻 >103MΩ@500VDC
    绝缘体强度 500V eff.



    机械性能

  • 转速 max.300RPM
    壳体材料 工程塑料
    或铝合金需要定制
    维护周期 免维护
    -30℃...+85℃
    [-22℉...+185℉]
    防护等级 IP51
    接触材料 贵金属

    颜色顺序

  • GTK-C22B-06 1.红RED 2.黄YEL 3.黑BLK 4.蓝BLU 5.绿GRN 6.白WHT
    GTK-C22B-12 1.红RED 2.绿GRN 3.黄YEL 4.紫PUR 5.灰GRY 6.黑BLK
    7.蓝BLU 8.深蓝D-BLU 9.粽BRN 10.橙ORG 11.白WHT 12.土黄TAU
    GTK-C22B-18 1.红RED 2.绿GRN 3.黄YEL 4.紫PUR 5.灰GRY 6.黑BLK
    7.蓝BLU 8.深蓝D-BLU 9.粽BRN 10.橙ORG 11.白WHT 12.土黄TAU
    13.白/红W/R 14.白/黑W/B 15.白/蓝W/BL 16.白/紫W/P 17.白/棕W/B 18.白/绿W/G
    GTK-C22B-24 提供线标或多股不同颜色电缆通过颜色热缩管区别
    GTK-C22B-36 提供线标或多股不同颜色电缆通过颜色热缩管区别

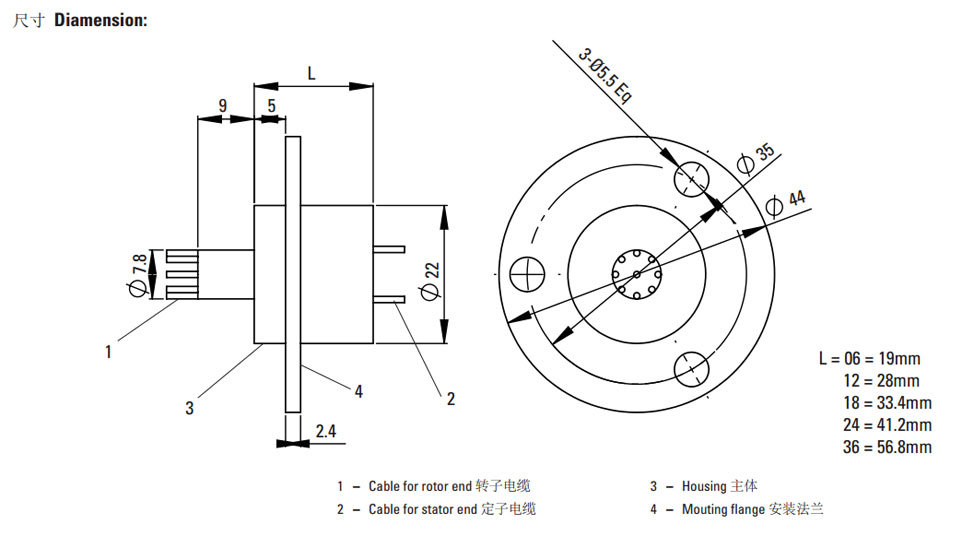

    尺寸
