GTK-C012C
  • 电话:

    139-1602-0960

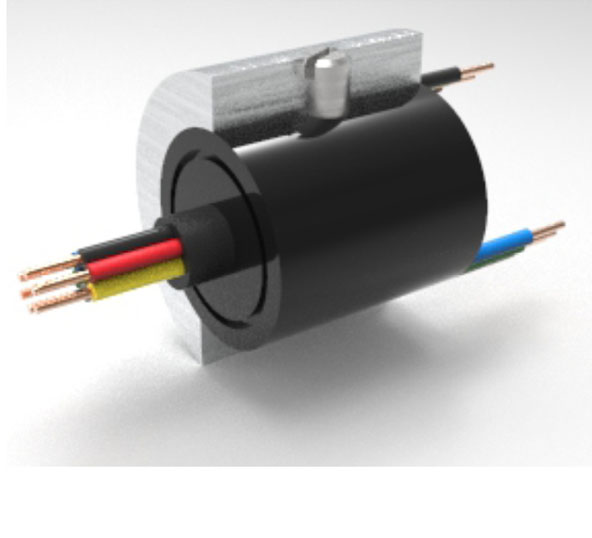

滑环的功能是将电流或信号在旋转的工况下从一端传输到另 一端
GTK-012是一个尺寸极小的滑环。能满足6,12,18路小电流和信 号传输的要求,适用于对空间尺寸要求严格的场合。

型号规格

滑环外径

12.4mm[0.49'']

信号/24小电流 NO.
6x GTK-C012C-06
12x GTK-C012C-12
18x GTK-C012C-18

 电缆规格:

预留长度300mm,可按客户要求预留电缆长度

  • 产品特性
  • 型号规格
  • 安装示意图
  • 技术参数
  • 机械性能
  • 颜色顺序
  • 尺寸

    产品特性

  • 整体设计,坚固小巧

    • 全模具化设计,简单,小巧,可靠,适用性强

    • 内部镀金纤刷,无需润滑



    免维护

    • 可传递信号,小电流,可长时间使用

    • 长寿命



    应用

    监控设备,包装机械,旋转台,云台,测试机构等

    型号规格

  • 滑环外径

    12.4mm[0.49'']

    信号/24小电流 NO.
    6x GTK-C012C-06
    12x GTK-C012C-12
    18x GTK-C012C-18

     电缆规格:

    预留长度300mm,可按客户要求预留电缆长度

    安装示意图

  •  电缆规格:

    预留长度300mm,可按客户要求预留电缆长度

    技术参数

  • 最大载流量 max.240V/2A
    max.240V/25A
    动态电阻变化率 <10mΩ
    绝缘电阻 >103MΩ@500VDC
    绝缘体强度 500V eff.

    机械性能

  • 转速 max.300RPM
    壳体材料 工程塑料
    或铝合金需要定制
    维护周期 免维护
    -30℃...+85℃
    [-22℉...+185℉]
    防护等级 IP51
    接触材料 贵金属

    颜色顺序

  • GTK-C12C-06 1.红RED 2.黄YEL 3.黑BLK 4.蓝BLU 5.绿GRN 6.白WHT
    GTK-C12C-12 1.红RED 2.绿GRN 3.黄YEL 4.紫PUR 5.灰GRY 6.黑BLK
    7.蓝BLU 8.深蓝D-BLU 9.粽BRN 10.橙ORG 11.白WHT 12.土黄TAU
    GTK-C12C-18 1.红RED 2.绿GRN 3.黄YEL 4.紫PUR 5.灰GRY 6.黑BLK
    7.蓝BLU 8.深蓝D-BLU 9.粽BRN 10.橙ORG 11.白WHT 12.土黄TAU
    13.白/红W/R 14.白/黑W/B 15.白/蓝W/BL 16.白/紫W/P 17.白/棕W/B 18.白/绿W/G

    尺寸
