产品特性

• 整体设计，坚固小巧

  • 全模具化设计，简单，小巧，可靠，适用性强

  • 内部镀金纤刷，无需润滑



  免维护

  • 可传递信号，小电流，可长时间使用

  • 长寿命



  应用

  监控设备，包装机械，旋转台，云台，测试机构等

型号规格

• 滑环外径 12.4mm[0.49'']	信号/24小电流	NO.
  	6x	GTK-C012B-06
  	12x	GTK-C012B-12
  	18x	GTK-C012B-18

  电缆规格：

  预留长度300mm，可按客户要求预留电缆长度

安装示意图

•



技术参数

• 最大载流量	max.240V/2A
  	max.240V/25A
  动态电阻变化率	<10mΩ
  绝缘电阻	>103MΩ@500VDC
  绝缘体强度	500V eff.

机械性能

• 转速	max.300RPM
  壳体材料	工程塑料
  	或铝合金需要定制
  维护周期	免维护
  	-30℃...+85℃
  	[-22℉...+185℉]
  防护等级	IP51
  接触材料	贵金属

颜色顺序

• GTK-C12B-06	1.红RED	2.黄YEL	3.黑BLK	4.蓝BLU	5.绿GRN	6.白WHT
  GTK-C12B-12	1.红RED	2.绿GRN	3.黄YEL	4.紫PUR	5.灰GRY	6.黑BLK
  	7.蓝BLU	8.深蓝D-BLU	9.粽BRN	10.橙ORG	11.白WHT	12.土黄TAU
  GTK-C12B-18	1.红RED	2.绿GRN	3.黄YEL	4.紫PUR	5.灰GRY	6.黑BLK
  	7.蓝BLU	8.深蓝D-BLU	9.粽BRN	10.橙ORG	11.白WHT	12.土黄TAU
  	13.白/红W/R	14.白/黑W/B	15.白/蓝W/BL	16.白/紫W/P	17.白/棕W/B	18.白/绿W/G

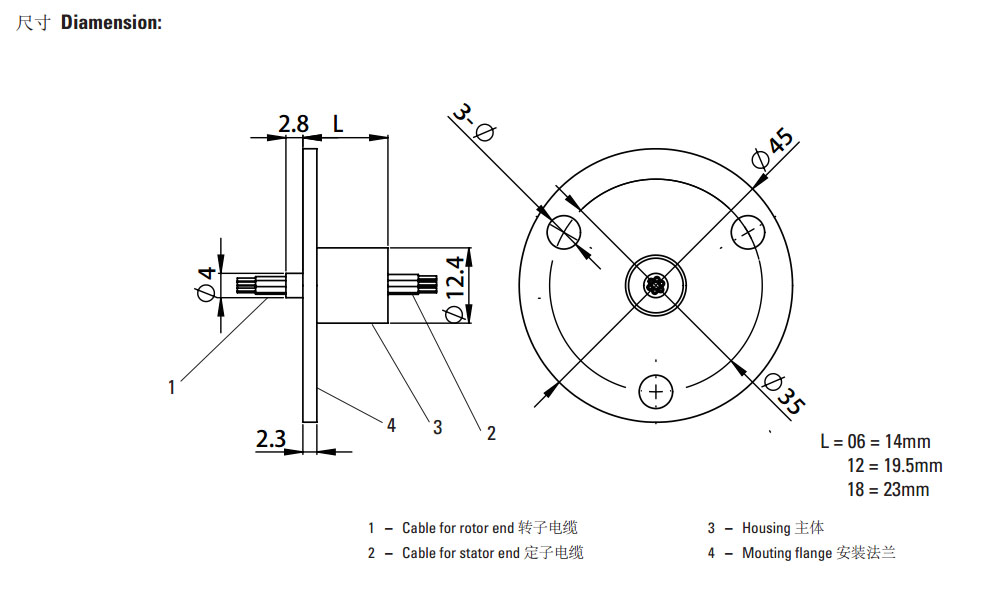

尺寸

•
